Введение
В последние годы наблюдается устойчивая тенденция к уменьшению размеров хоккейных площадок по стандарту, известному как «Канадский стандарт» — 26 000 × 60 000 мм.
Это связано с желанием увеличить скорость игры, улучшить динамику матчей и повысить интенсивность соперничества.
При строительстве таких площадок особенно важна точная установка закладных элементов. Ошибки на этом этапе могут привести к повреждению холодильной системы, нарушению целостности конструкции и дорогостоящему ремонту.
Важность правильной перекомпоновки закладных
Перекомпоновка закладных требует высокой точности и профессионализма.
Нарушение технологии способно привести к неправильной установке деталей и последующим разрушениям конструкции под нагрузкой.
Особую угрозу представляет пробитие трубки при бурении холодильной плиты. Это может вызвать утечку хладагента и поломку всей системы охлаждения хоккейного поля.
Как избежать повреждения трубопроводов при бурении
1. Планирование и изучение места бурения
Перед началом работ необходимо тщательно изучить проектную документацию и провести визуальный осмотр площадки.
Важно убедиться в отсутствии скрытых коммуникаций (датчиков температуры, трубопроводов хладагента) в зоне бурения.
Рекомендуется работать только при наличии актуальных схем прокладки сетей.
2. Использование специализированного оборудования
Для обнаружения скрытых объектов применяются два основных вида оборудования:
Тепловизор
Тепловизор позволяет визуализировать тепловое излучение объектов.
Чтобы создать контраст, бетонное основание площадки предварительно нагревается вентиляционной установкой до комнатной температуры (18–20 °C).
При включении холодильного оборудования трубопроводы становятся холодными и на тепловизоре отображаются синим цветом на фоне тёплого бетона (жёлтый цвет).
Недостатки тепловизоров:
- Требуется время на обработку данных;
- Возможны погрешности из-за внешних факторов: расстояния, температуры окружающей среды, влажности.
Георадар (геодиктор)
Георадар сканирует бетон, выявляя скрытые объекты с помощью электромагнитных волн.
Он показывает точное расположение и глубину залегания труб и арматуры.
Преимущества георадара:
- Высокая точность;
- Быстрая скорость работы.
Практический опыт показывает: сроки бурения закладных с применением правильной подготовки могут составлять менее 24 часов.

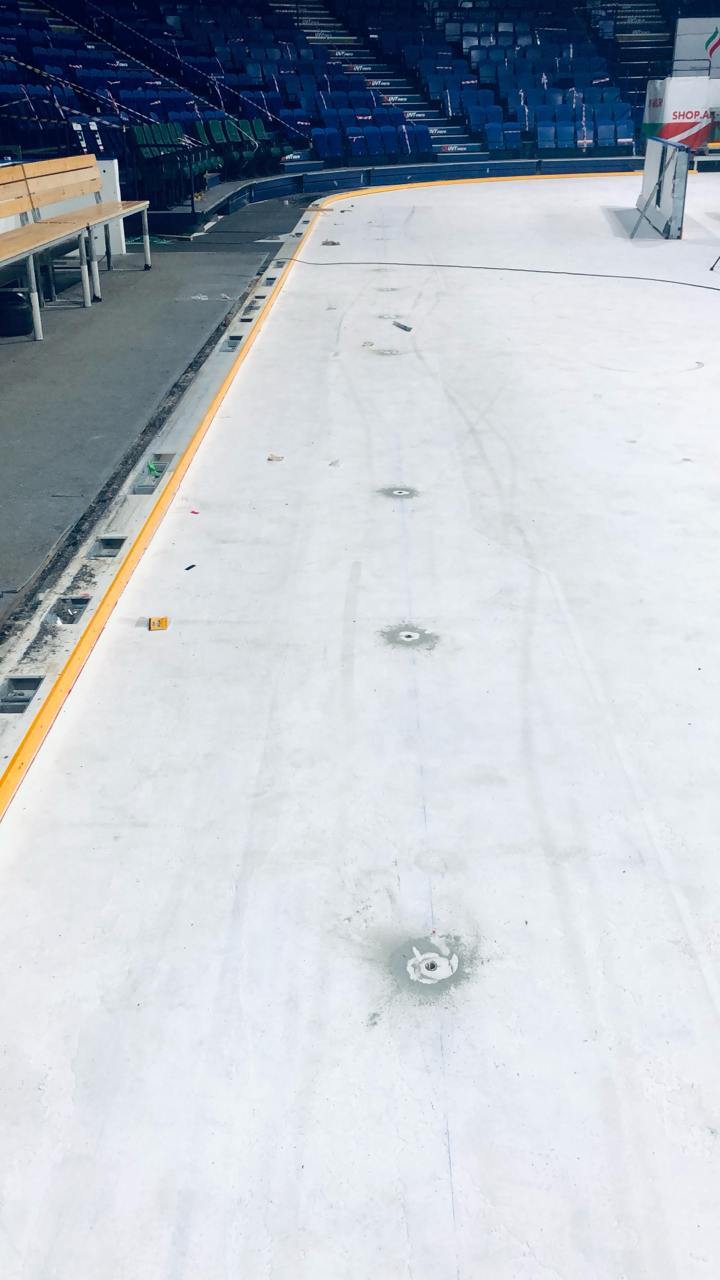

Основные требования к бурению отверстий под закладные
Бурение отверстий должно учитывать:
- Точное соблюдение проектных размеров по глубине и диаметру;
- Правильное расположение каждого отверстия относительно других элементов;
- Равномерное распределение нагрузок.
Только в этом случае можно обеспечить надёжное крепление хоккейной коробки к основанию и безопасность игроков.
Что делать при случайном пробитии трубы?
Если во время бурения была повреждена полипропиленовая труба холодильной системы, необходимо действовать немедленно:
1. Остановить работу системы
- Перекрыть подачу хладагента, закрыв запорный клапан;
- Проверить отсутствие давления с помощью манометра;
- Отключить питание холодильного оборудования.
2. Слить остатки хладагента
Процедура слива требует строгого соблюдения мер безопасности. Вам понадобятся:
- Защитные очки и перчатки;
- Манометр;
- Набор гаечных ключей;
- Контейнер для сбора хладагента;
- Тряпки или бумажные полотенца.
Процесс слива:
- Найти сливной клапан (обычно в нижней части коллектора);
- Установить контейнер под сливным отверстием;
- Аккуратно открутить клапан и дождаться полного выхода хладагента.
3. Локализация повреждения
- Найти место пробоя при помощи визуального осмотра;
- Обрезать повреждённый участок трубы.
4. Восстановление трубопровода
- С помощью сварочного аппарата установить фитинг на место повреждения;
- Присоединить трубы обратно к коллектору.
5. Проверка системы
- Открыть запорный клапан и проверить герметичность;
- Включить питание системы и провести тестирование на нормальную работу холодильной установки.
Заключение
Монтаж и бурение закладных на хоккейной площадке — ответственный этап строительства.
Компетентный подход, правильное планирование и использование профессионального оборудования помогут избежать повреждений трубопроводов, обеспечивая надёжность и долговечность конструкции.
